粉炭吸附+磁混凝沉淀組合工藝在污水廠提標改造中的應用

2022-08-17 09:59:57

蘇州市某工業園區污水處理廠，處理規模40000m3/d，主要接納工業園區內生活污水和工業污水。為滿足新頒布的地標排放標準，進一步消減污染物的排放量，需對現有水廠深度處理段進行提標改造。本文介紹了提標改造工藝的設計參數、改造措施和改造效果。結果表明，“粉炭吸附+磁混凝沉淀”工藝有很好去除COD、SS和TP效果，達到了當?shù)氐牡胤脚潘畼?biāo)準。

項目背景
01

本污水處理廠于2004年8月正式開工建設，2007年初建成，其中預處理部分土建工程按照遠期規模8萬m3/d一次建成。生化處理段采用CASS工藝，設計出水水質為（GB8978-1996）中的一級B標準。2010年完成一次提標改造工程，使出水水質達到一級A排放標準。

隨著太湖流域水污染治理力度的加強，2018年6月1日起，江蘇省已頒布實施新版《太湖地區城鎮污水處理廠及重點工業行業主要水污染物排放限制》（DB32/1072-2018），對太湖流域城鎮污水廠排放標準提出了新的更高要求。2018年7月25日，蘇州市公布《關于高質量推進城鄉生活污水治理三年行動計劃的實施意見》，其中明確了《蘇州市特別排放限值標準》，蘇州市將實施高于江蘇省的污水廠排放標準。上述省市兩個文件均要求污水廠在2020年12月31日前出水水質達到新的相應的標準，其中二次提標改造后COD、SS和TP在深度處理段的設計進出水水質如下：

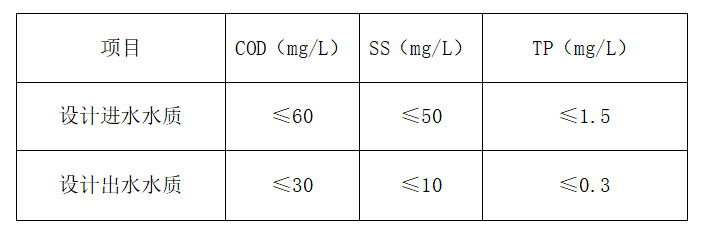

表1 深度處理段二次提標改造后進出水水質

原工藝介紹

02

原有深度處理工藝段為“混合反應池+絮凝反應池+平流式斜管沉淀池+濾布濾池”組合工藝，主要用于去除SS和TP。平流式斜管沉淀池系統分兩組并聯運行，采用底部鏈條式刮泥機。在混凝反應池中依次投加PAC和PAM，進行混凝和絮凝反應后自流進入平流式斜管沉淀池進行沉淀和泥水分離，出水自流進入濾布濾池。濾布濾池出水達標排放。

原平流式斜管沉淀池主要設計參數見表2，平面布置見圖1。

表2 原斜管沉淀池設計參數（單組，共2組）

污水處理藥劑

圖1 平流式斜管沉淀池系統平面布置

原深度處理系統，能滿足《城鎮污水處理廠污染物排放標準》（GB18918-2002）中的一級A標準。但是斜管沉淀池底部配水孔堵塞率高，配水不均問題嚴重；底部鏈條刮泥機機故障率高，檢修頻繁，勞動強度大；斜管堵塞較嚴重，需經常沖洗恢復通量。并且，新的標準對COD的排放標準提出了更高的要求，原系統對難生化降解的COD去除效率較低。綜上所述，原系統不能達到新標準的排放要求，需進行針對性的提標改造。但現場沒有空余場地，必須盡量利用現有設施進行改造。

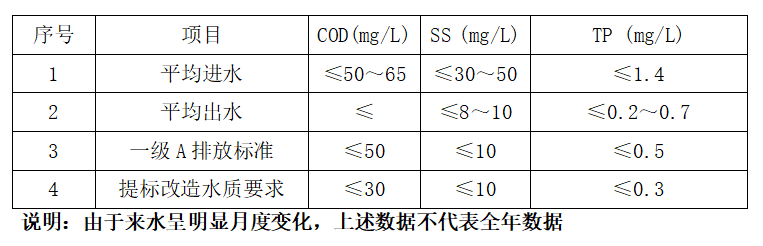

表3 原深度處理工藝平均進出水水質

污水處理藥劑

改造方案

03

根據污水廠要求和改造時間的急迫性，改造項目不可新增占地，需充分利用現有池體進行改造。

大拇指環保公司技術團隊經過多方案綜合比選，結合現場實際情況，在中試實驗的成功數據支撐下，針對同步去除難生化COD、SS和TP的需求，在不增加占地的情況下，采用“粉炭吸附+磁混凝沉淀”組合工藝作為實施方案。

3.1粉炭吸附工藝
污水處理廠中工業污水（化工、機械加工、危廢和屠宰類廢水）占總水量約40%。根據水廠提供的出水水樣分析報告，污水廠現狀出水中含有約25～60mg/L難生化COD，無法通過常規的生物和普通混凝沉淀工藝實現進一步降低COD。

粉炭吸附COD工藝作為一種去除難降解COD應急處理措施，在各地污水處理廠和自來水廠已有大量應用。將現有平流式斜管沉淀池改造為粉炭吸附+磁混凝沉淀系統，利用粉炭的吸附作用，配合磁混凝沉淀作用，同步高效去除水中的難生化COD、TP和SS，對大拇指技術團隊來說是一次新的技術創新。

3.2磁混凝沉淀工藝
磁混凝沉淀技術是在常規絮凝沉淀分離工藝中引入磁性加載物，使絮凝產生的絮體與加載物有效結合，加強了絮凝效果，增加了絮體的比重（磁種比重5.2～5.3），絮體沉降速度加快（可達20～40m/h），對細小顆粒和膠體物質的去除效率大幅度提高，具有占地少、藥耗低、凈化效率高等優點，可使水體快速得到凈化，出水清澈透明。磁混凝沉淀池產生的污泥，部分經過回流污泥泵回流至磁粉反應池循環使用，部分剩余污泥，經剩余污泥泵送至磁粉回收系統，回收的磁粉循環使用，同時回收磁粉后的污泥至污水處理廠現有污泥處理單元進行脫水處理。

大拇指環保致力于磁混凝沉淀技術的研發和應用已十二年，是磁混凝2.0技術的開創者和引導者，大拇指環?？梢愿黝惉F(xiàn)有水池改造為磁混凝沉淀池。

天津大拇指環境工程有限公司開發的磁混凝2.0技術，針對磁混凝1.0技術的不足之處進行了優化升級。特別是在磁混凝攪拌機優化設計、污泥泵耐磨防堵研制、SV泥位自動在線監測系統研發、自控系統優化設計方面，我司進行了諸多研究工作。應用磁混凝2.0技術，能夠?qū)崿F(xiàn)系統運行更穩定、出水水質更優，沉淀池可以取消斜管，磁混凝沉淀系統出水可以取消濾布濾池等過濾系統。

改造實施方案

04

污水處理藥劑

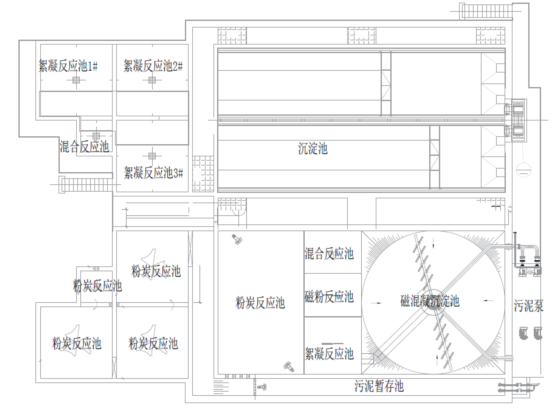

圖2 改造平面示意圖（上側為改造前，下側為改造后）

4.1粉炭吸附系統改造說明
（1）增設一套粉炭?jī)?chǔ)存、溶解和投加系統；
（2）將現有的攪拌機更換為磁混凝攪拌機，以加強混合作用；
（3）將現有沉淀池部分容積改為粉炭吸附池，并增設攪拌機；

上述改造措施，粉炭吸附時間達到40分鐘，滿足粉炭高效吸附所需時間。

4.2磁混凝沉淀系統改造說明
磁混凝沉淀技術在磁粉反應段加載了重介質磁粉，反應攪拌機強度、水力停留時間、刮泥機扭矩、刮板材質等參數都需進行相應的調整。同時，磁粉的引入也會對設備和管道產生磨損，因此本工程配套的設備和管道都需進行特殊的耐磨設計。具體改造措施如下：

（1）原有沉淀池內斜管支撐梁、斜管、刮泥機、集水槽等拆除；
（2）磁混凝沉淀池土建澆筑底坡，四周倒角，增加預埋管等；
（3）新增鋼結構防腐隔板，將原沉淀池部分結構分隔為磁混凝反應區、沉淀區和污泥暫存區等。
（4）新增磁混凝沉淀設備，包含：磁混凝攪拌機、刮泥機、耐磨污泥泵、磁粉回收系統、自控系統等。
（5）加藥系統更換設備，加藥管道改造。
（6）磁混凝沉淀池未設置斜管或斜板。

上述改造完成后，各單元設計參數如下：

表4 磁混凝系統參數表

污水處理藥劑

運行效果

05

本項目?jī)山M改造依次進行，于2020年11月改造完成并完成調試。調試和試運行期間系統經受了水質和水量的沖擊，出水仍可保持穩定。

水質沖擊負荷：（1）COD負荷沖擊：系統進水COD呈現明顯的晝夜變化，變化范圍為45～72mg/L,通過進水COD變化，及時自動調整粉炭加藥量和磁混凝運行參數保證了在較低粉炭消耗量的前提下實現了穩定運行，粉炭的平均吸附率在15%以上。當進水COD45mg/L時，磁混凝沉淀出水COD低于30mg/L，此時不需投粉炭。（2）懸浮物負荷沖擊：其中一池CASS池伸縮縫處開裂（兩周后排查出故障點），導致高濃度污泥間歇的進入磁混凝沉淀系統，高濃度SS沖擊負荷狀況發生后，操作人員通過調整排泥時間和運行參數，同時在SV自動檢測儀的輔助下（10分鐘可出一組泥量數據，自動控制排泥系統運行，自動穩定出水水質）保證了磁混凝沉淀系統的出水穩定。水量沖擊負荷為，實驗了單組運行30000m3/d時，系統仍能保持出水穩定。

通過實際運行6個月證明，磁混凝沉淀系統具備優異的耐水量和水質沖擊的能力。試運行期間系統進出水?dāng)?shù)據見表5。

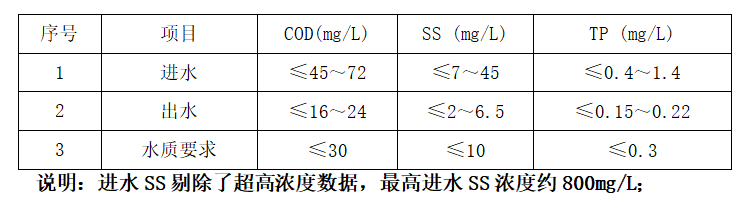

表5 試運行改造系統運行進出水?dāng)?shù)據

結語

06

本工程將原有平流式斜管沉淀系統改造為“粉炭吸附+磁混凝沉淀”系統，充分利用了原有池體，只增加了活性炭投加系統占地（占地約18m2）。提標改造后，系統對COD、SS和TP的去除效果均達到了設計要求，工程實踐表明，粉炭+磁混凝沉淀系統具有較強的耐沖擊負荷能力。

磁混凝沉淀技術，近幾年較多的應用在新建項目和高密度沉淀池的改造上，主要針對SS和TP指標。本工程在增加去除難生化COD指標要求的前提下，對現有斜管沉淀池進行改造，在設計和施工過程中解決了很多困難和挑戰，圓滿的完成了項目的設計要求。也再次驗證了大拇指環保磁混凝2.0技術的適應性和先進性，對同類項目改造有較大的借鑒意義。
